Дозирующий комплекс ДКМ-120
4 942 920
4 200 000
Выгодный лизинг от 6,9%
Доставка по РФ и СНГ
Гарантия 2 года
Каталог продукции ZZBO
Заказать условия
и сроки поставки
Перезвоним в течение 15 минут
Уточним требования к оборудованию
Отправим цены и условия поставки
| Бункеры инертных БИ-120 (4 х 30) - 8 секций. Общий объем 120 куб. метра |
| Подготовка под установку регистров для обогрева инертных материалов |
| Пневмооборудование - 8 электро пневмораспределителей, комплект фитингов и трубок, 8 клапанов быстрого выхлопа, 1 пневморегулятор, фильтр с манометром |
| Вибратор MVE 300/3 - 5 шт. |
| Дозатор инертных ДИ-12 (конвейер) с футерованным приводным барабаном. Мощность привода 18,5 кВт |
| Устройство плавного пуска, частотный преобразователь |
| Тензодатчик 6 шт. |
| Коробка соединительная "CAS" (Ю. Корея) |
| Усилитель сигнала - преобразователь весовой |
| Паспорт на дозирующий комплекс и покупные изделия |
| Компрессор |
| Площадки обслуживания с лестницей |
| Подрамник для установки на высоте |
| Пульт управления автоматический |
| Решетки на бункера |
| Регистры для обогрева |
| Крышки на бункера |

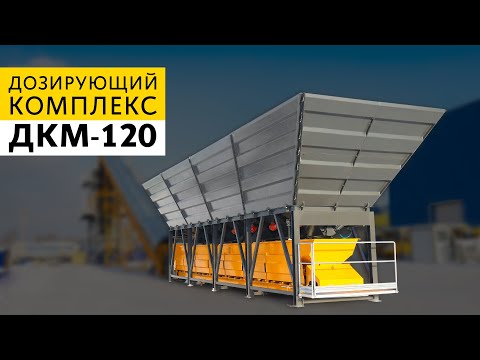

Дозирующий комплекс ДКМ-120 для хранения инертных материалов, состоит из 4 бункеров, общий объем четырех 120 метров³.
Каждый бункер объёмом 30 м³ имеет два выгрузных затвора, для более равномерного распределения инертных по конвейеру и более точной дозации.
Ширина загрузки бункера – 3 400 мм.
Управление затвором производится с помощью установленного на нем пневмоцилиндра. За счет применения двух затворов: удается достичь высокой точности. На каждом бункере установлены вибраторы-встряхиватели MVE 300/3 – всего 4 штук.
Для обеспечения работоспособности дозирующего комплекса он должен быть подключен к магистрали сжатого воздуха с рабочим давлением не менее 0,6…0,8 мПа.
Дозатор инертных (тензометрический конвейер) установлен под бункерами на шести высокоточных тензодатчиках SBA-3T “Cas” (Ю. Корея) – 4 шт. общей грузоподъемностью 18 тонн. Конвейер снабжен устройством для плавного пуска (частотный преобразователь). На конвейере установлен вибратор – 1 шт.
Инертные (песок, отсев, щебень и прочее) подаются в бункеры с помощью фронтальных погрузчиков или других загружающих механизмов. Для защиты от попадания в бункеры крупных фракции на бункеры могут быть установлены решетки с ячейкой 100 мм х 100 мм или других размеров (опция).
Принцип работы
Инертные материалы распределяются по отсекам дозирующего комплекса и находятся там до востребования. Процесс дозировки инертных материалов осуществляется согласно заданному рецепту.
Автоматическая система управления отдает сигнал на открытие секторного затвора после чего инертные материалы с одного из бункеров высыпаются на тензометрический конвейер. После достижения заданной массы на конвейере заслонка автоматически закроется. Для более точной дозации возможен режим импульсного открытия, при котором затвор совершает несколько открытий/закрытий за короткий промежуток времени.
Далее процесс повторяется со следующим бункером, пока все материалы в соответствии с рецептом не окажутся на тензометрическом конвейере. Для предотвращения слеживания инертных материалов в конструкции дозирующего комплекса применены вибромоторы.
После завершения цикла происходит выгрузка отдозированных материалов, и цикл дозации повторяется.
Возможна поставка в защитном покрытии цинк. Покрытие наносится методом холодного цинкования.
- Общий объем 120 куб. метров
- 4 бункера по 30 кубов каждый
- Перевозится в 1 еврофуре
- Ширина загрузки бункеров 3,4 метра
- Точная дозация — погрешность не более ±1%
- Стенки бункера из гнутого профиля, металл толщиной 6 мм
Характеристики установки
- Общий объем бункеров, м³ 120
- Объем одного бункера, м³ 30
- Количество бункеров, шт 4
- Погрешность дозирования, % ±1
- Скорость движения ленты, м/с 1,4
- Давление в пневмосистеме, мПа 0,6...0,8
- Крупность заполнителя не более, мм 70
- Напряжение питания, В 380
- Максимальная доза взвешивания, кг 9000
- Общая установленная мощность, кВт 21
- Масса кг, не более 16500
